プレス圧3.5MPaの高圧力・金型温度偏差±0.5℃の温度管理

2014年３月に改定されたISO2393では、より精度の高いゴム試験の結果を得るためにも、試験片を製作する際のプレス圧を3.5MPa以上、金型の温度偏差を±0.5℃を推奨しました。モンテック社の加硫プレスは改定されたISO2393が推奨する仕様を実現。再現性の高い試験片を作成します。

ラボ用プレスシリーズ

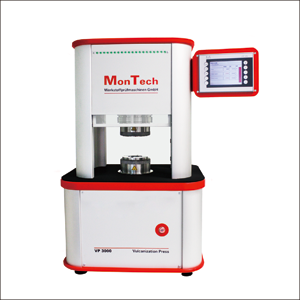

VP3000

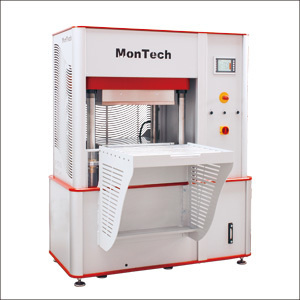

LP3000シリーズ

製品比較表

モデル名	VP3000	LP3000-200kN	LP3000-400kN	LP3000-600kN	LP3000-1000kN	LP3000-1000k L	LP3000-1500k L
プレス圧（kN）	40（圧縮空気）	200（油圧）	400（油圧）	600（油圧）	1000（油圧）	1000（油圧）	1500（油圧）
プレスプラテンサイズ（mm）	Φ180	196×196	296×296	446×446	446×446	596x596	596x596
シリンダーストローク（mm）	100	100	300	200	300	300	300
プラテン単位圧力 N/mm²	1.05	5.21	4.57	3.02	5.03	2.82	4.22
ヒーター	電気式
プラテン電気容量（kW）	1.6	2.8	4.0	6.0	8.0	8.0	14.0
最大温度（°C）	200	250
最大温度（°C）	◎前面エアー駆動安全シールド　◎５“カラータッチスクリーンによるPLC制御　◎両手操作による起動
温度精度（°C）	±0.5
高精度フォース制御	ー	ー	◯	◯	◯	◯	◯
本体サイズ (WxDxH) mm	560x480x930	790x550x970	800x590x1695	1250x800x1750	1250x800x1750	1450x900x1950	1450x900x1950
重量（kg）	105	450	800	1.100	1.400	1.800	1.950
オプション
LED信号＋ブザー	ー	◯	◯	◯	◯	◯	◯
プレス中の温度管理システム	ー	◯	◯	◯	◯	◯	◯
プレス中の温度管理システム	※追加で4/8/12本のPT100センサーを使用し、MonPresssソフトウエアで温度データを収集
冷却システム	◯	◯	◯	◯	◯	◯	◯
拡大ラム・ストローク	ー	◯	◯	◯	◯	◯	◯
高温バージョン(300℃/400℃）	ー	◯	◯	◯	◯	◯	◯
上下プラテンオプション①	ー	ー	◯	◯	◯	◯	◯
上下プラテンオプション①	ー	ー	ダブルレイヤー２段
上下プラテンオプション②	ー	ー	ー	◯	◯	◯	◯
上下プラテンオプション②	ー	ー	ー	ダブルレイヤー 3段
装置前面固定式プレス金型引き出し用テーブル	ー	◯	◯	◯	◯	◯	◯
移動式プレス金型ラック	ー	ー	◯/◯	◯/◯	◯/◯	◯/◯	◯/◯

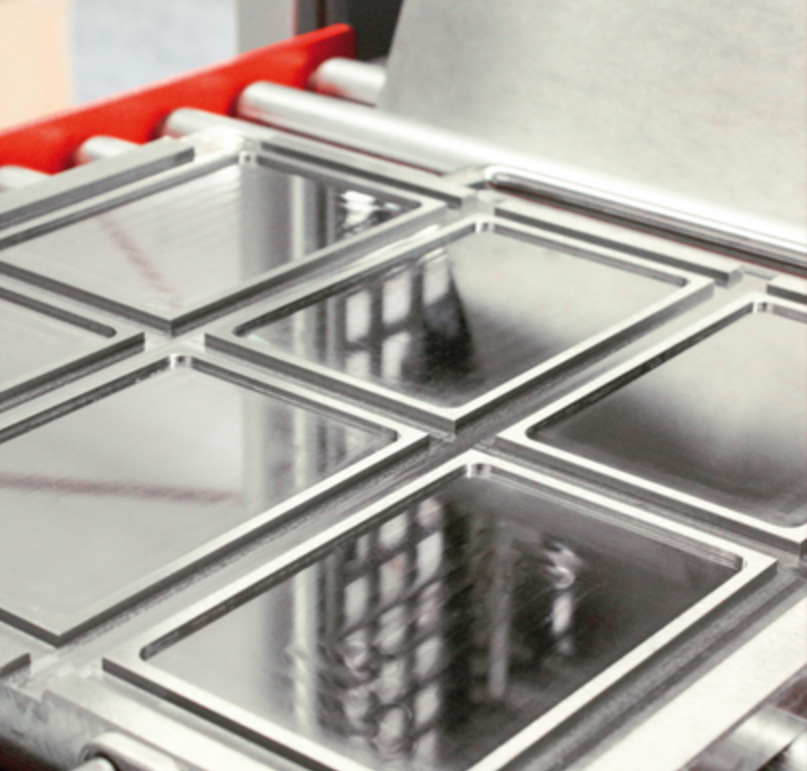

サンプル作成用金型

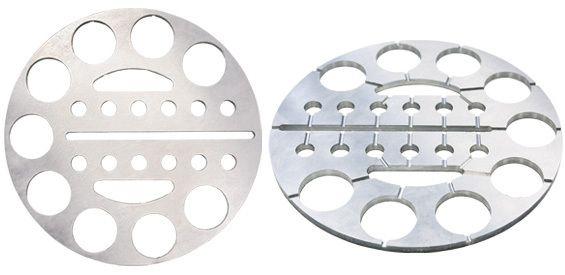

Multi-cavity curing mould

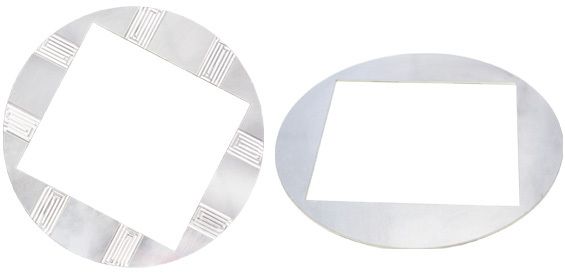

2 mm flat sheet mould

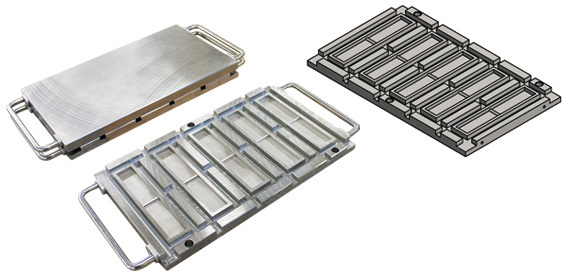

DeMattia flex-fatigue mould (5 cavities)
